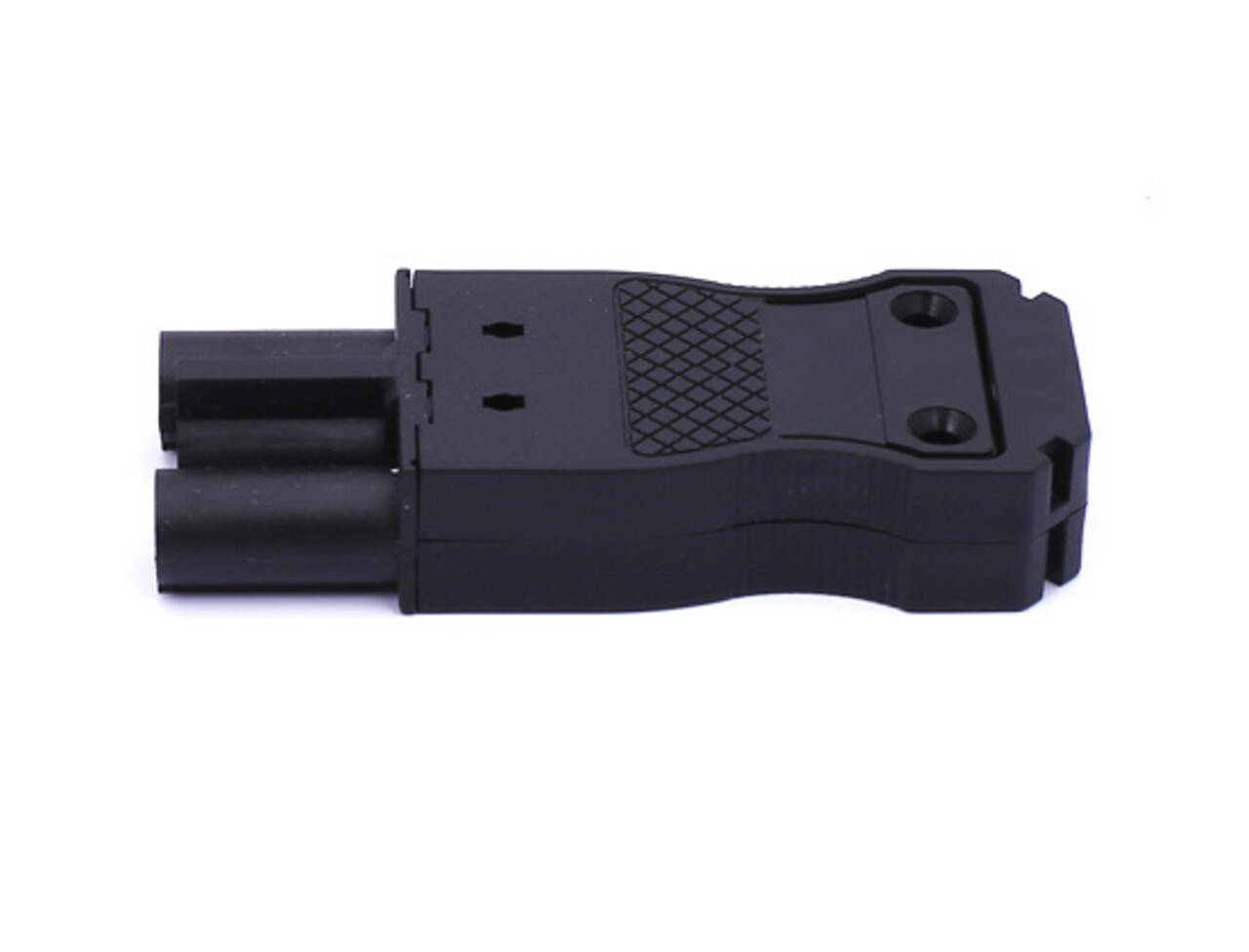

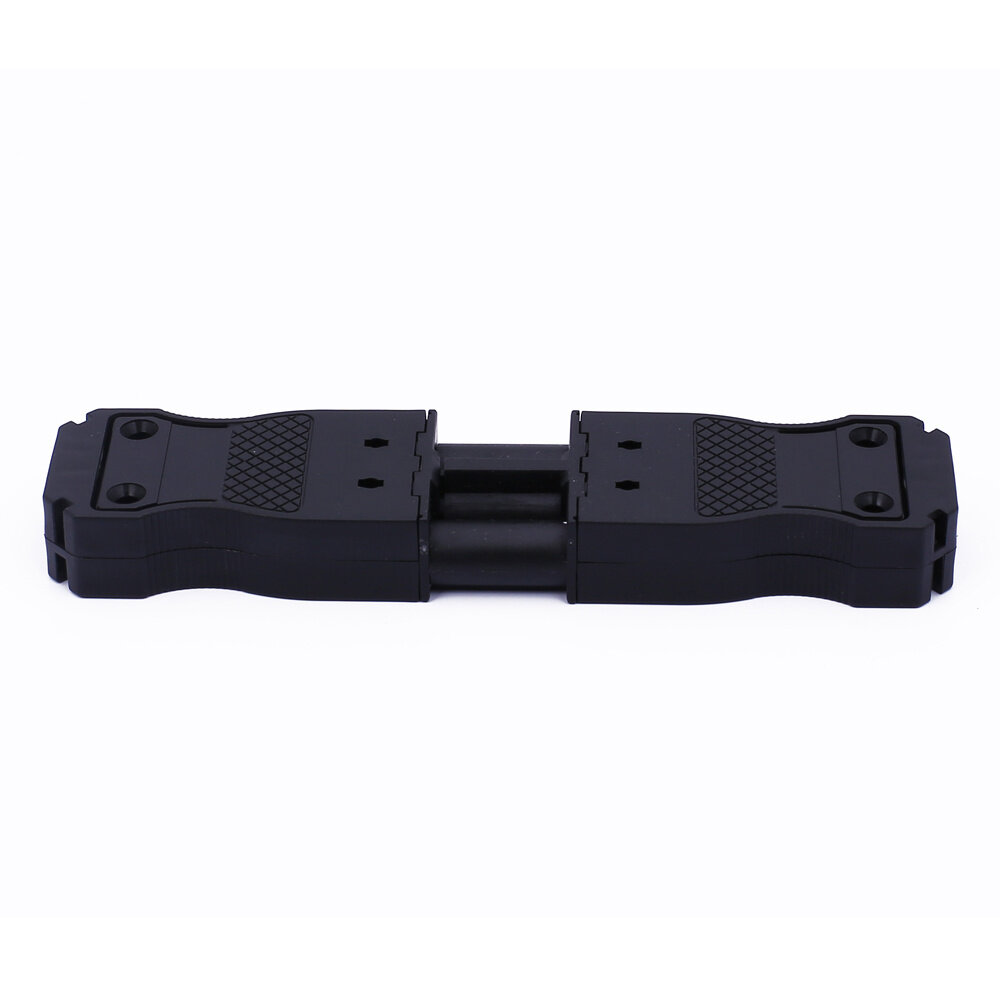

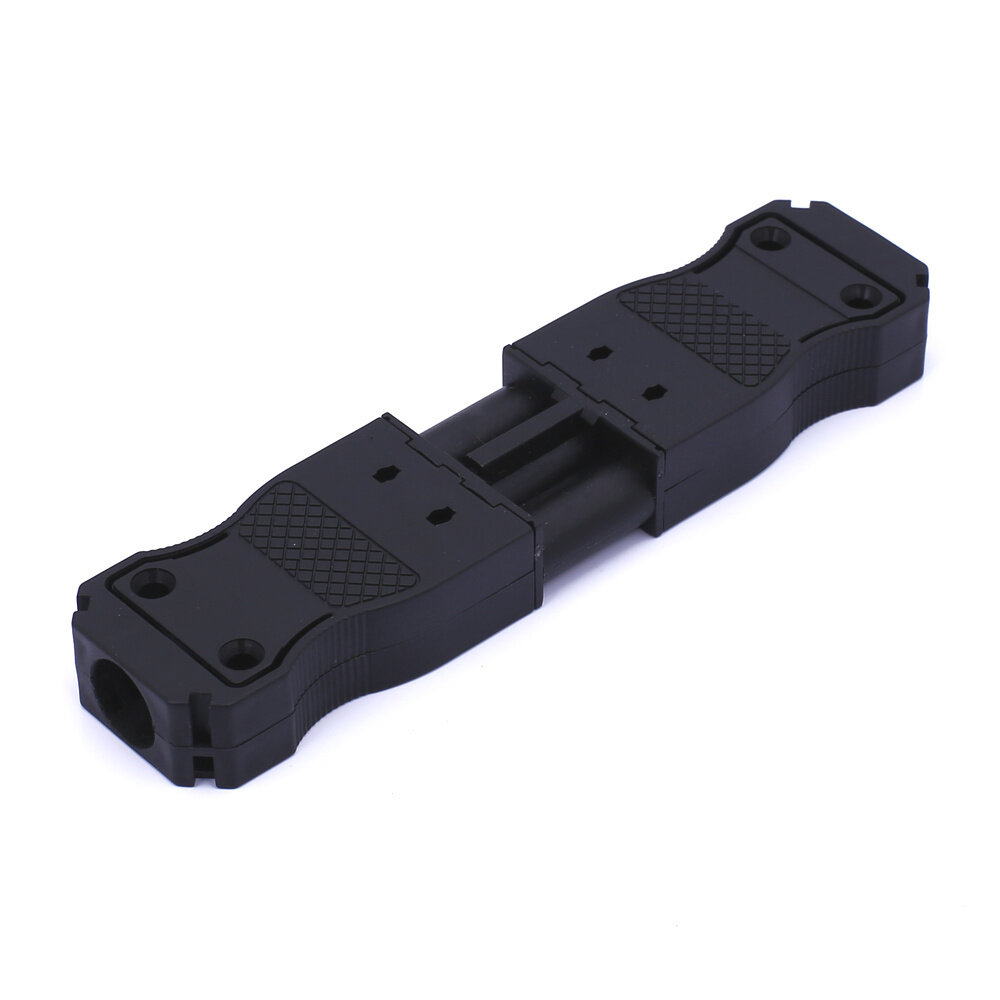

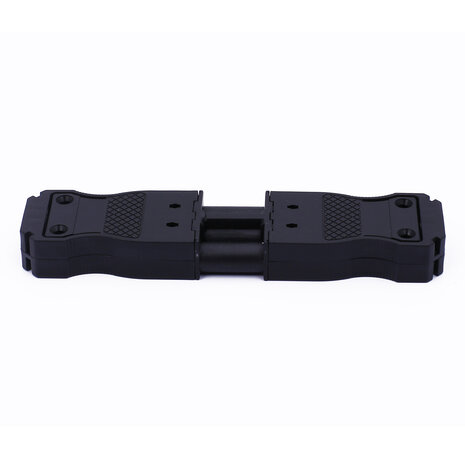

Wieland GST18i3 Stecker – 3-polig – Schwarz – Schraubanschluss

Der Wieland GST18i3 Stecker 92.932.3053.1 ist ein professioneller 3-poliger Installationssteckverbinder für die schnelle und sichere steckbare Elektroinstallation. Der schwarze Stecker verfügt über einen Schraubanschluss, integrierte Zugentlastung sowie die Polkennzeichnung L, N und PE.

Der GST18i3 eignet sich ideal für Elektroinstallationen, Beleuchtungsanlagen und Gebäudetechnik, bei denen Leitungen flexibel und steckbar angeschlossen werden sollen.

Wieland GST18 für steckbare Elektroinstallationen

Das Wieland gesis® CLASSIC GST18-System gehört zu den etablierten Stecksystemen für professionelle Gebäudeinstallationen.

GST18-Steckverbinder werden unter anderem eingesetzt bei:

• LED-Beleuchtung

• Bürobeleuchtung

• Einbauleuchten

• Deckensystemen

• Ladenbau

• Gewerbeobjekten

• Bürogebäuden

• Schulen

• Hotels

• modularen Elektroinstallationen

Die Stecktechnik ermöglicht eine schnelle und übersichtliche Installation und erleichtert spätere Änderungen oder Erweiterungen der Anlage. Wieland beschreibt GST18 als Grundelement seiner steckbaren Gebäudeinstallation nach DIN EN 61535.

3-poliger GST18i3 Stecker für L, N und PE

Dieser GST18i3-Stecker ist 3-polig ausgeführt und für den klassischen Netzanschluss vorgesehen.

Die Pole sind gekennzeichnet mit:

• L – Phase

• N – Neutralleiter

• PE – Schutzleiter

Die schwarze mechanische Codierung hilft dabei, passende GST18i3-Komponenten innerhalb des Systems eindeutig zuzuordnen.

Schraubanschluss für Leitungen von 0,75 bis 2,5 mm²

Der Anschluss der Leiter erfolgt über einen klassischen Schraubanschluss.

Geeignet sind eindrähtige und feindrähtige Leiter mit einem Querschnitt von:

0,75 bis 2,5 mm²

Der zulässige Kabeldurchmesser liegt bei ungefähr:

6,5 bis 10,5 mm.

Das macht den Stecker für viele typische Anschlussleitungen in der Gebäude- und Beleuchtungsinstallation geeignet.

Mit integrierter Zugentlastung

Die integrierte Zugentlastung sorgt dafür, dass mechanische Zugkräfte nicht direkt auf die elektrischen Anschlussstellen übertragen werden.

Gerade bei vorkonfektionierten Leitungen, Leuchtenanschlüssen und modularen Installationen trägt dies zu einer sauberen und professionellen Montage bei.

Schnelle Verbindung von Leuchten und Installationen

GST18-Steckverbindungen sind besonders praktisch, wenn viele Leuchten oder elektrische Komponenten installiert werden müssen.

Statt jede Verbindung dauerhaft einzeln zu verdrahten, kann mit einem passenden Stecksystem gearbeitet werden.

Das bietet Vorteile bei:

• größeren Beleuchtungsprojekten;

• Rasterdecken;

• Büroinstallationen;

• Ladenbau;

• Renovierungen;

• wiederkehrenden Leuchtenanschlüssen.

Für Elektriker kann das den Installationsaufwand vor Ort deutlich reduzieren. Wieland nennt für seine steckbaren gesis-Systeme Einsparpotenzial bei Installationszeit und Installationskosten gegenüber konventioneller Verdrahtung.

Ideal für Elektriker und Installateure

Der GST18i3 Stecker richtet sich in erster Linie an professionelle Elektroinstallateure und Projektkunden.

Besonders interessant ist er für:

• vorkonfektionierte Anschlussleitungen;

• Leuchtenanschlüsse;

• Gebäudeverkabelung;

• modulare Beleuchtungssysteme;

• Erweiterungen bestehender GST18-Installationen.

Durch die standardisierte Verbindung können Komponenten bei Bedarf einfacher montiert, ausgetauscht oder erweitert werden.

Technische Daten

• Hersteller: Wieland Electric

• Serie: gesis® CLASSIC / GST18i3

• Artikelnummer: 92.932.3053.1

• EAN: 4015573721876

• Ausführung: Stecker

• Geschlecht: Male / Stecker

• Polzahl: 3

• Polkennzeichnung: L, N, PE

• Farbe: Schwarz

• Codierung: Schwarz

• Anschlussart: Schraubanschluss

• Leiterquerschnitt: 0,75–2,5 mm²

• Kabeldurchmesser: 6,5–10,5 mm

• Bemessungsspannung: 250 V

• Schutzart: IP40

• Mechanische Codierung: Ja

• Verriegelung: integriert

• Zugentlastung: Ja

• Gehäusematerial: Polyamid

• Halogenfrei: Ja

• Länge: ca. 69,4 mm

• Breite: ca. 28,2 mm

• Höhe: ca. 12,6 mm

Passend für das Wieland GST18i3 System

Dieser Stecker ist für den Einsatz innerhalb des originalen Wieland GST18i3 Stecksystems vorgesehen.

Für eine sichere Installation sollten passende Wieland-GST-Komponenten mit gleicher Polzahl und Codierung verwendet werden.

Wieland weist ausdrücklich darauf hin, dass mechanische Steckbarkeit allein keine sichere Kompatibilität zwischen Installationssteckverbindern unterschiedlicher Hersteller garantiert. Für Installationen sollen Komponenten desselben Steckverbindersystems beziehungsweise Herstellers verwendet werden.

Häufig gestellte Fragen

Was bedeutet GST18i3?

GST18 bezeichnet das Wieland-Steckverbindersystem. Das „i3“ kennzeichnet bei dieser Ausführung einen 3-poligen Steckverbinder.

Ist dies die Stecker- oder Buchsenseite?

Artikel 92.932.3053.1 ist der Stecker (Male). Die dazu passende schwarze Buchsenseite hat innerhalb des Wieland-Systems eine eigene Artikelnummer.

Wie werden die Leiter angeschlossen?

Die Leiter werden über Schraubklemmen angeschlossen.

Welche Kabelquerschnitte sind möglich?

Der Stecker ist für Leiterquerschnitte von 0,75 bis 2,5 mm² geeignet.

Hat der Stecker eine Zugentlastung?

Ja. Eine Zugentlastung ist integriert.

Ist der Stecker für 230V geeignet?

Der Stecker ist für Netzinstallationen bis zur angegebenen Bemessungsspannung von 250V vorgesehen.

Kann ich den Stecker für Beleuchtung verwenden?

Ja. GST18-Steckverbinder werden sehr häufig für professionelle Beleuchtungs- und Gebäudeinstallationen eingesetzt.

Kann ich Komponenten verschiedener Hersteller miteinander kombinieren?

Bei Installationssteckverbindern sollte das nicht allein anhand der mechanischen Passform beurteilt werden. Wieland fordert für sichere GST-Installationen Komponenten des entsprechenden Systems bzw. Herstellers.
